안녕하세요 Burg입니다.
오늘은 디지털 카메라 기초 이론 중 중요한 CCD와 CMOS에 대해 알아보고자 합니다.
글의 순서
1. CCD 이미지 센서란? - 장점/단점 2. CMOS 란? - 장점/단점 3.CCD와 CMOS 차이점? |
1. CCD 이미지 센서란?
(Charge Coupled Device)
센서가 빛에 반응하여 빛에 상응하는 전류를 흘리는 이미지 센서로, 센서의 최종 출력값은 이 전류이다. |
CCD에 대한 좀 더 자세한 내용은 하단의 더보기 참조
요약 : 빛을 전하로 변환시켜 화상(이미지)을 만들어내는 센서.

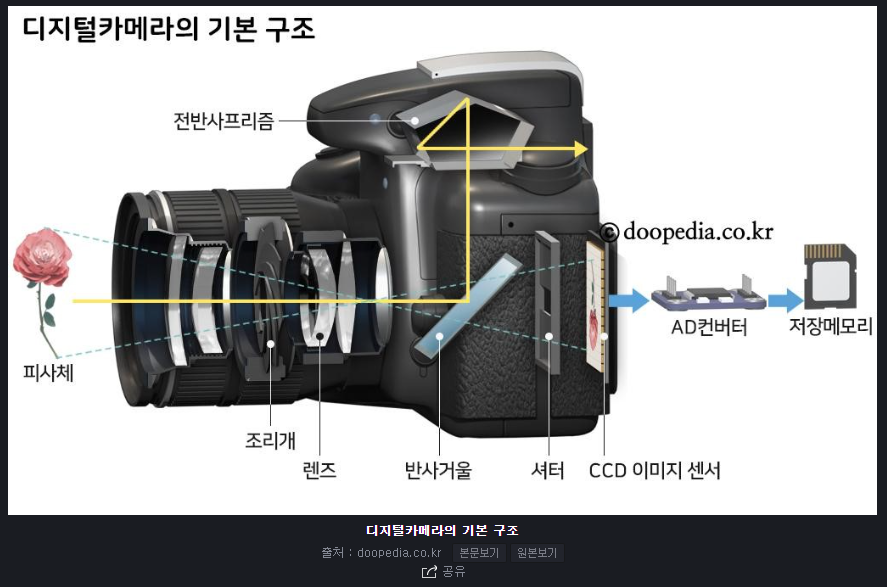

CCD란 Charge Coupled Device의 약칭이다. 전하결합소자(電荷結合素子)라고 불리며 시시디는 반도체 속에 주입한 소수 반송자(搬送子)의 신호를 한 덩어리의 전하로 하여 외부 전압에 의해 결정 표면과 평행 방향으로 전송할 수 있는 반도체 소자이다.
[네이버 지식백과] CCD 이미지 센서 [CCD image sensor] (두산백과 두피디아, 두산백과)

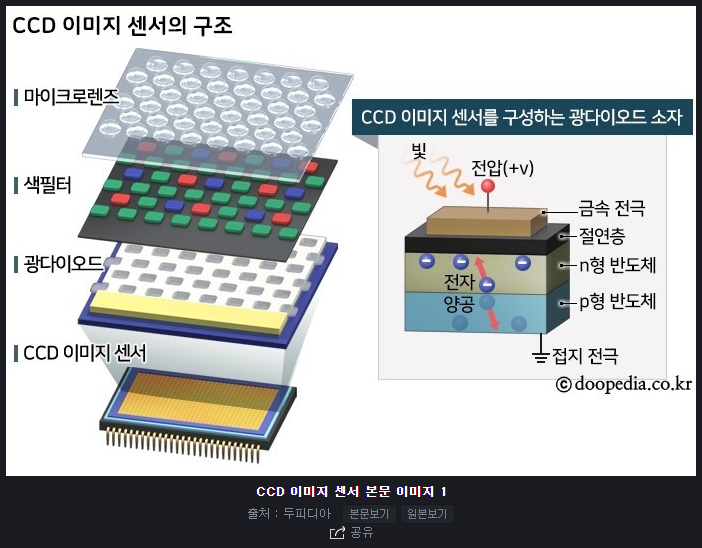

CCD 이미지 센서의 구조는 아래 사진과 같이
CCD이미지 센서, 광다이오드, 색필터, 마이크로렌즈로 구성되어있다.
CCD 이미지 센서는 치수나 화질 등 여러 종류가 있으며,
좋은 화질의 이미지를 얻기 위해서는 CCD가 클수록 좋다.
CCD 이미지 센서의 장,단점
장점
1. 노이즈(noise)가 적다. 2. 색상 표현력이 뛰어나다 (Dynamic Range가 좋다) |
단점
1. 전력 소모가 크다. 2. CMOS에 비해 상대적으로 비싸다. 3. ADC, Clock Generator, DSP 등의 부가 회로가 필요하다. |
2. CMOS란?
(Complementary Metal Oxide Semiconductor)
CMOS(상보성 금속 산화막 반도체)로 제작된 이미지 센서로서, 휴대전화 카메라 및 디지털 카메라 등의 핵심 부품으로 사용됩니다. 소비 전력이 상대적으로 낮으며 회로가 내장 되어 있어, 최종 출력값은 아날로그가 아닌 디지털 데이터입니다. |
CMOS 이미지 센서의 장,단점
장점
1. 전력 소모가 적다 (CCD의 약 1/10 ~ 1/100배) 2. 크기가 작아 관리가 쉽다 3. 반응 속도가 빠르다 |
단점
1. 색 표현력이 떨어진다 2. 노이즈가 CCD대비 많다 3. 개발 기간이 오래 걸린다 (약 2배) |
3. CCD와 CMOS 차이점?
CCD는 초기 디지털 카메라, DSLR에 탑재되었으며, CMOS보다 나은 색상 표현력과 낮은 노이즈 레벨을 가지고 있습니다. -> 전자 형태의 정보를 직접 전송 CMOS는 크기가 작아 일반 CMOS 반도체 기술을 적용하여, 일반적으로 낮은 생산 단가를 바탕으로 WebCam 웹캠, 장난감 등에 많이 쓰이고 있습니다. -> 각 픽셀에서 바로 전자 신호로 변환 CMOS의 단점인 이미지 수준을 CCD와 비슷하게 얻기 위해, APS, Micro Lense 등의 기술이 사용됩니다. |
참조
chopk54님의 블로그 글 참조
네이버 지식백과] CCD 이미지 센서 [CCD image sensor] (두산백과 두피디아, 두산백과)
wonseok Choi 님의 블로그 글 참조
글이 누군가에게는 많은 도움이 되기를 바라며,
도움이 되셨다면 좋아요 클릭 한번씩 부탁해요 ~ ^^
